產品特點:
此500萬AF自動對焦模組主要有以下特點:
1、500萬像素;
2、AF自動對焦;
3、數字麥克風D-Mic;
4、500萬像素分辨率下可達30幀無拖影無延遲;
5、應用場景:可嵌入平板電腦、筆記本電腦、智能電視等設備中;
以上圖示僅為示意,具體以實際為準
一、硬件性能參數:
|
像素
|
500W
|
|
最大分辨率
|
2592*1944
|
|
對焦方式
|
AF自動對焦
|
|
感光元件
|
CMOS
|
|
成像角度
|
約65度
|
|
球形畸變
|
<5%
|
|
梯形失真
|
<5%
|
|
出圖響應時間
|
≤1S
|
|
過曝控制
|
自動
|
|
圖像幀率
|
最大分辨率MJPG :30fps/S
|
|
圖像幀率
|
最高30fps/s
|
|
圖像色彩
|
24位
|
|
動態范圍
|
66dB
|
|
MIC
|
支持(數字麥克風)
|
|
接口
|
1.0*5pin,支持USB2.0
|
|
待機電流
|
5V/30mA
|
|
負載工作電流
|
5V/160mA
|
|
支持系統
|
支持Windows XP,WIN7,WIN8,WIN10系統
|
|
環保要求
|
RoHS
|
|
工作穩定
|
-10℃--50℃
|
|
存儲溫度
|
-20℃--60℃
|
USB接口定義:
二、5PIN1.0 USB端子線, 間距的接口定義:
|
PIN定義
|
1 腳
|
VCC 5V(紅色)
|
|
|
2 腳
|
DM(白色)
|
|
3 腳
|
DP(綠色)
|
|
4 腳
|
GND(黑色)
|
|
5 腳
|
屏蔽線(黑色)
|

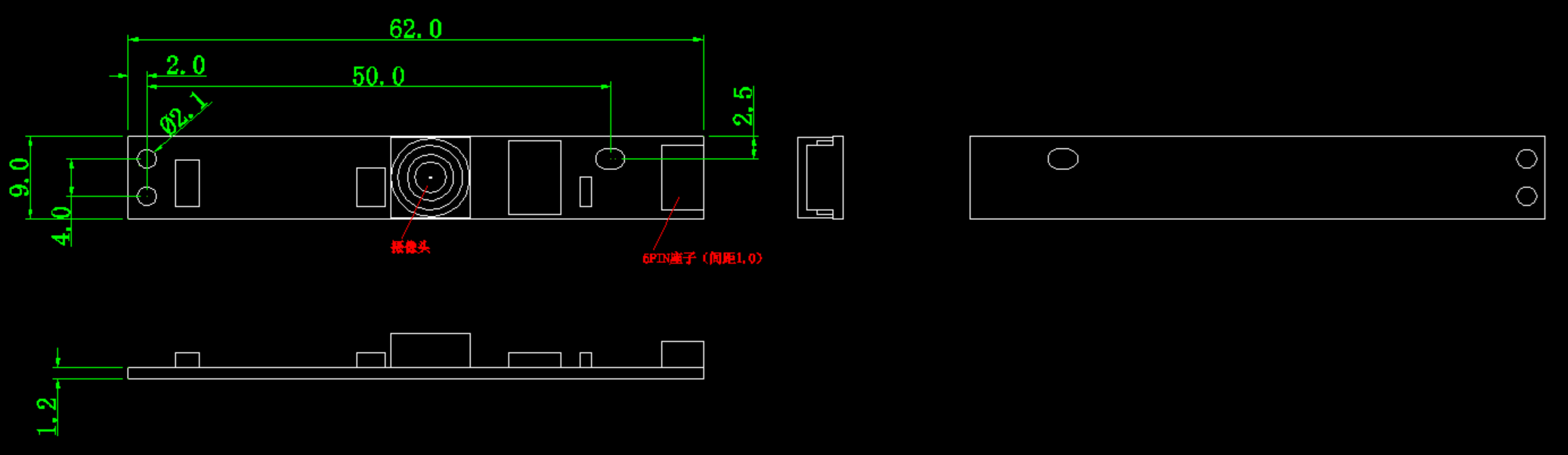

三、產品結構圖:
